針對當(dāng)前常用的SCR脫硝催化劑失活情況，某實(shí)驗(yàn)室以在運(yùn)轉(zhuǎn)過程中的蜂窩類 SCR脫硝催化劑與新式催化劑為調(diào)研受體，使用紅外線照射、氮?dú)馕摳健 光照射、電鏡掃描等模式對新式催化劑以及運(yùn)轉(zhuǎn)狀態(tài)的催化劑完成測試。結(jié)果說明，運(yùn)轉(zhuǎn)過程中的催化劑表層官能團(tuán)形成改變，比表比率迅速下降，載體發(fā)生了型變，而且催化劑表層微粒發(fā)生聚攏情況。說明脫硝催化劑在運(yùn)轉(zhuǎn)路程中遭遇偶發(fā)性溫度升高的現(xiàn)象，致使活性形成劣化的態(tài)勢。另外，催化劑表層沉淀物內(nèi)，水溶性顆粒與砷、磷等成分的催化活性明顯受到波及。

實(shí)驗(yàn)涉及的脫硝催化劑來源于某市的燃煤廠房。該廠房SCR 脫硝催化劑挑選蜂窩類塊型催化劑，通常包含 V2O（5WO3）/TIO2。例如，實(shí)驗(yàn)挑選了兩類催化劑樣本，一塊是為了獲得14 400h 后的催化效果 ；另一類是相同廠房產(chǎn)出的未經(jīng)加工的新式催化樣本。兩類催化劑樣本都是18×18 孔催化劑。新式催化劑的節(jié)距達(dá)到8.08mm，催化劑內(nèi)壁厚度達(dá)到1mm ；使用階段催化劑節(jié)距是8.04mm，內(nèi)壁厚度達(dá)到1.10mm。實(shí)驗(yàn)的樣本選取新式催化劑與使用后催化劑前部2 ～ 5cm 的部分。

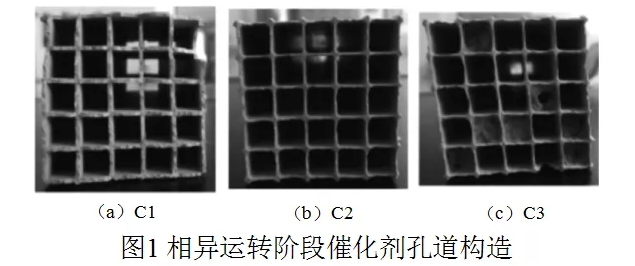

3 類適用催化劑樣本孔道構(gòu)造見圖1。

從上圖能夠看到，使用時(shí)期最久的 C3 樣本孔道有顯著的阻滯情況，組織孔道大約是催化劑孔道數(shù)量的28% ；C1、C2樣本相較于 C3 運(yùn)轉(zhuǎn)時(shí)長不理想，孔道并沒有產(chǎn)生阻滯情況。

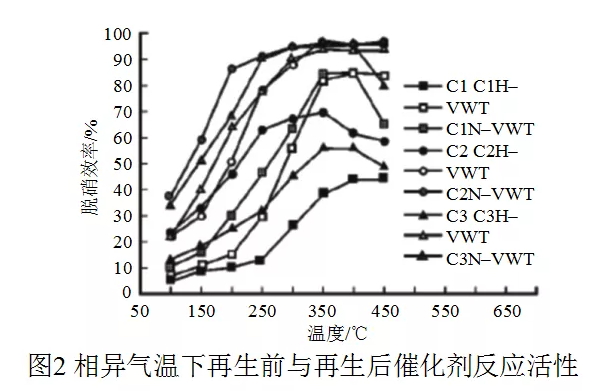

相異氣溫下的活性：在0.05% 的锘、0.05% 的氨、3% 的氧氣、載氣8.4L/min， 空速達(dá)到4 000h–1 環(huán)境下，反應(yīng)氣溫會發(fā)生變化，3 類催化劑再生前與再生后的反應(yīng)活性見下圖。

上圖能夠充分說明，C1 使用時(shí)長小于 C2 與 C3，然而活性遠(yuǎn)比 C2 與 C3 低，表明在其運(yùn)轉(zhuǎn)流程中會遭到特殊運(yùn)轉(zhuǎn)狀況的作用，讓催化劑產(chǎn)生重度劣化。3 類催化劑通過再生環(huán)境的使用后，活性都會明顯地提升，而且在溫度正常范疇內(nèi)體現(xiàn)出更大的活性。從圖2 能夠想見，催化劑通過1mol/L 的氯化銨試液的再利用比0.5mol/L 的硫酸試液再次利用所產(chǎn)生的活性更強(qiáng)。例如，氨以兩類態(tài)勢附著在催化劑表層，在 B 酸性方向通常附著了氨。所以，催化劑表層充足的氨成分對 NH3–SCR–NO 的反應(yīng)活性有大幅度的提升。

相異空速下的活性：在溫度是350℃，其他環(huán)境不發(fā)生變更的情況下，相異空速下的催化劑活性可以通過圖像反映出來。3 類沒有再次利用的催化劑伴隨空速提升，其反應(yīng)活性反而降低，而在再次利用后催化劑可以忽略空速的作用。

綜上所述，使用時(shí)間較短的催化劑因?yàn)檫\(yùn)轉(zhuǎn)階段遇到高溫致使燒結(jié)，其空構(gòu)造以及表層形體都形成了重度的劣化， 致使運(yùn)轉(zhuǎn)階段催化活性降低，再次利用對其空構(gòu)造填補(bǔ)影響不明顯，且再次利用后催化活性比其他催化劑低。

安徽元琛環(huán)保科技股份有限公司（以下簡稱“ 元琛科技 ”）除塵布袋（主要為PPS、PTFE、P84及復(fù)合系列過濾材料）和SCR脫硝催化劑已在水泥、鋼鐵、玻璃爐窯、垃圾焚燒發(fā)電、生物質(zhì)發(fā)電、有色金屬冶煉等多行業(yè)廣泛應(yīng)用！未來，元琛科技將以“成為全球生態(tài)環(huán)境守護(hù)者”為指引，始終扎根環(huán)保，堅(jiān)持守護(hù)藍(lán)天白云的偉大事業(yè)。借力國家生態(tài)文明建設(shè)大格局，不斷深化技術(shù)、優(yōu)化管理、強(qiáng)化品牌、細(xì)化產(chǎn)業(yè)、固化優(yōu)勢，通過綜合統(tǒng)籌治理與服務(wù)，為產(chǎn)業(yè)創(chuàng)造協(xié)同價(jià)值。
